Общие сведения |
Производитель |
SANY Heavy Industry Co., Ltd. |
Страна изготовления |
Китай (КНР) |
Модель |

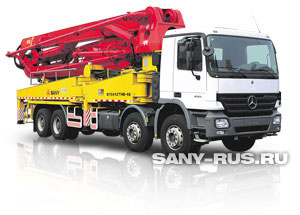

SY5412THB-48 |
Тип |
автомобильный бетонный насос (автобетононасос) |
Условия работы |
Высота над уровнем моря, м |
≤ 1000 |
Температура окружающей среды, °C |
0 — 40 |
Параметры |
Вес, т |
40 |
Максимальная нагрузка, т |
48 |
Макcимальная скорость, км/ч |
≥ 80 |
Габаритные размеры, мм |
Длина, мм |
13080 |
Ширина, мм |
2500 |
Высота, мм |
3990 |
Двигатель |
Тип двигателя |
дизельный 6-цилиндровый (с последовательно расположенными поршнями), с электронным впрыском |
Модель двигателя |
OМ501LA |
Мощность двигателя, кВт |
290 при 1800 об/мин. |
Рабочий объём двигателя, л |
12,1 |
Максимальный крутящий момент двигателя, Н·м |
1850 при 1080 об/мин. |
Соответствие экологическим нормам выхлопа |
Евро-2 |
Ёмкость топливного бака (с сепаратором топливо/вода), л |
400 |
Шасси |
Производитель шасси |
Daimler-Chrysler (Даймлер-Крайслер) |
Страна изготовления шасси |
Германия |
Модель шасси |
Actros 4140 |
Колёсная формула |
8x4 |
Стрела |
Тип |
складная 5-секционная стрела с полностью гидравлическим управлением |
Диаметр выпускного трубопровода, мм |
125 |
Длина конечного гибкого рукава, м |
≤ 3 |
Первая секция (звено) |
Длина, мм |
9650 |
Угол поворота, град. |
92° |
Вторая секция (звено) |
Длина, мм |
8610 |
Угол поворота, град. |
180° |
Третья секция (звено) |
Длина, мм |
8610 |
Угол поворота, град. |
180° |
Четвёртая секция (звено) |
Длина, мм |
8480 |
Угол поворота, град. |
180° |
Пятая секция (звено) |
Длина, мм |
8450 |
Угол поворота, град. |
270° |
Насосная система |
Тип обмена гидросистемы |
открытый тип |
Внутренний диаметр гидравлического цилиндра, мм |
160 |
Ход поршня гидравлического цилиндра, мм |
2200 |
Внутренний диаметр перекачивающего (бетоноподающего) цилиндра, мм |
260 |
Ход поршня перекачивающего (бетоноподающего) цилиндра, мм |
2200 |
Теоретическая производительность выкачки бетона, м3/ч |
низкое давление |
140 |
высокое давление |
100 |
Теоретическое нагнетаемое давление при перекачке, МПа |
высокое давление |
12 |
низкое давление |
8,5 |
Переключение высокого-низкого давления |
автоматическое |
Теоретическое время сохранения прокачиваемости бетона, раз/мин. |
высокое давление |
14 |
низкое давление |
20 |
Теоретическая дальность при перекачке бетона под высоким давлением, м |
вертикально |
200 (труба 125A) |
горизонтально |
850 (труба 125A) |
Гидросистема |
Изготовитель основного насоса |
Лишилэ |
Страна изготовления основного насоса |
Германия |
Модель основного насоса |
A11VLO130LRDU2/10R-NZD12К02 + A11VLO190LRDU2/11R-NZD12 |
Тип основного насоса |
плунжерный насос |
Максимальная производительность основного насоса, мл |
130 + 190 |
Давление масла в системе, МПа |
32,5 |
Изготовитель вспомогательного насоса |
Пэкер |
Страна изготовления вспомогательного насоса |
США |
Модель вспомогательного насоса |
PGP517B0250CD1-C517A0230 |
Тип вспомогательного насоса |
насос с двумя зубьями |
Максимальная производительность вспомогательного насоса, мл |
25 |
23 |
Изготовитель насоса стрелы |
Лишилэ |
Страна изготовления насоса стрелы |
Германия |
Модель насоса стрелы |
A7VO55LRDS/63L-NZB01-S |
Тип насоса стрелы |
плунжерный насос |
Производительность насоса стрелы, мл |
32 |
Модель смесительного насоса |
1QJМ12-1.25 |
Тип смесительного насоса |
плунжерный насос |
Производительность смесительного насоса, мл |
12 |
Способ охлаждения гидросмеси |
воздушное |
Ёмкость гидробака, л |
900 |
Ёмкость бункера, м3 |
0,9 |
Высота загрузки бетона, м |
1,53 |
Форма клапана |
клапан S-образной формы |
Положительный/отрицательный угол поворота, да/нет |
да |
