Общие сведения |
Производитель |
SANY Heavy Industry Co., Ltd. |
Страна изготовления |
Китай (КНР) |
Модель |

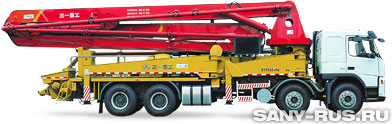

SY5392THB-42 |
Тип |
автомобильный бетонный насос (автобетононасос) |
Условия работы |
Высота над уровнем моря, м |
≤ 1000 |
Температура окружающей среды, °C |
0 — 40 |
Параметры |
Вес, т |
38,4 |
Максимальная грузоподъёмность, т |
42 |
Макcимальная скорость, км/ч |
≥ 80 |
Габаритные размеры, мм |
Длина, мм |
11700 |
Ширина, мм |
2495 |
Высота, мм |
3920 |
Двигатель |
Тип двигателя |
дизельный 6-цилиндровый (с последовательно расположенными поршнями), с электронным впрыском |
Модель двигателя |
D12 |
Мощность двигателя, кВт |
279 при 1450-1800 об/мин. |
Рабочий объём двигателя, л |
12,1 |
Максимальный крутящий момент двигателя, Н·м |
1850 при 1050-1300 об/мин. |
Соответствие экологическим нормам выхлопа |
Евро-3 |
Ёмкость топливного бака (с сепаратором топливо/вода), л |
410 |
Шасси |
Производитель шасси |
VOLVO (Вольво) |
Страна изготовления шасси |
Швеция |
Модель шасси |
Volvo FM12 |
Колёсная формула |
8x4 |
Стрела |
Тип |
складная 4-секционная стрела с полностью гидравлическим управлением |
Диаметр выпускного трубопровода, мм |
125 |
Длина конечного гибкого рукава, м |
≤ 3 |
Первая секция (звено) |
Длина, мм |
10250 |
Угол поворота, град. |
92° |
Вторая секция (звено) |
Длина, мм |
9180 |
Угол поворота, град. |
180° |
Третья секция (звено) |
Длина, мм |
9240 |
Угол поворота, град. |
180° |
Четвёртая секция (звено) |
Длина, мм |
9330 |
Угол поворота, град. |
260° |
Насосная система |
Тип обмена гидросистемы |
открытый тип |
Внутренний диаметр гидравлического цилиндра, мм |
140 |
Ход поршня гидравлического цилиндра, мм |
2200 |
Внутренний диаметр перекачивающего (бетоноподающего) цилиндра, мм |
230 |
Ход поршня перекачивающего (бетоноподающего) цилиндра, мм |
2000 |
Теоретическая производительность выкачки бетона, м3/ч |
низкое давление |
120 |
высокое давление |
67 |
Теоретическое нагнетаемое давление при перекачке, МПа |
высокое давление |
11,8 |
низкое давление |
6,38 |
Переключение высокого-низкого давления |
автоматическое |
Теоретическое время сохранения прокачиваемости бетона, раз/мин. |
высокое давление |
13 |
низкое давление |
24 |
Теоретическая дальность при перекачке бетона под высоким давлением, м |
вертикально |
200 (труба 125A) |
горизонтально |
850 (труба 125A) |
Гидросистема |
Изготовитель основного насоса |
Лишилэ |
Страна изготовления основного насоса |
Германия |
Модель основного насоса |
A11VLO130LRDU2/10R-NZD12К02 + A11VLO190LRDU2/11R-NZD12 |
Тип основного насоса |
плунжерный насос |
Максимальная производительность основного насоса, мл |
190 |
Давление масла в системе, МПа |
32,5 |
Изготовитель вспомогательного насоса |
Пэкер |
Страна изготовления вспомогательного насоса |
США |
Модель вспомогательного насоса |
PGP517B0250CD1-C517A0230 |
Тип вспомогательного насоса |
насос с двумя зубьями |
Максимальная производительность вспомогательного насоса, мл |
25 |
23 |
Изготовитель насоса стрелы |
Лишилэ |
Страна изготовления насоса стрелы |
Германия |
Модель насоса стрелы |
A2F032/61LPAB05 |
Тип насоса стрелы |
плунжерный насос |
Производительность насоса стрелы, мл |
32 |
Модель смесительного насоса |
1QJМ12-1.25 |
Тип смесительного насоса |
плунжерный насос |
Производительность смесительного насоса, мл |
32 |
Способ охлаждения гидросмеси |
воздушное |
Ёмкость гидробака, л |
900 |
Ёмкость бункера, м3 |
0,6 |
Высота загрузки бетона, м |
1,45 |
Форма клапана |
клапан S-образной формы |
Положительный/отрицательный угол поворота, да/нет |
да |
